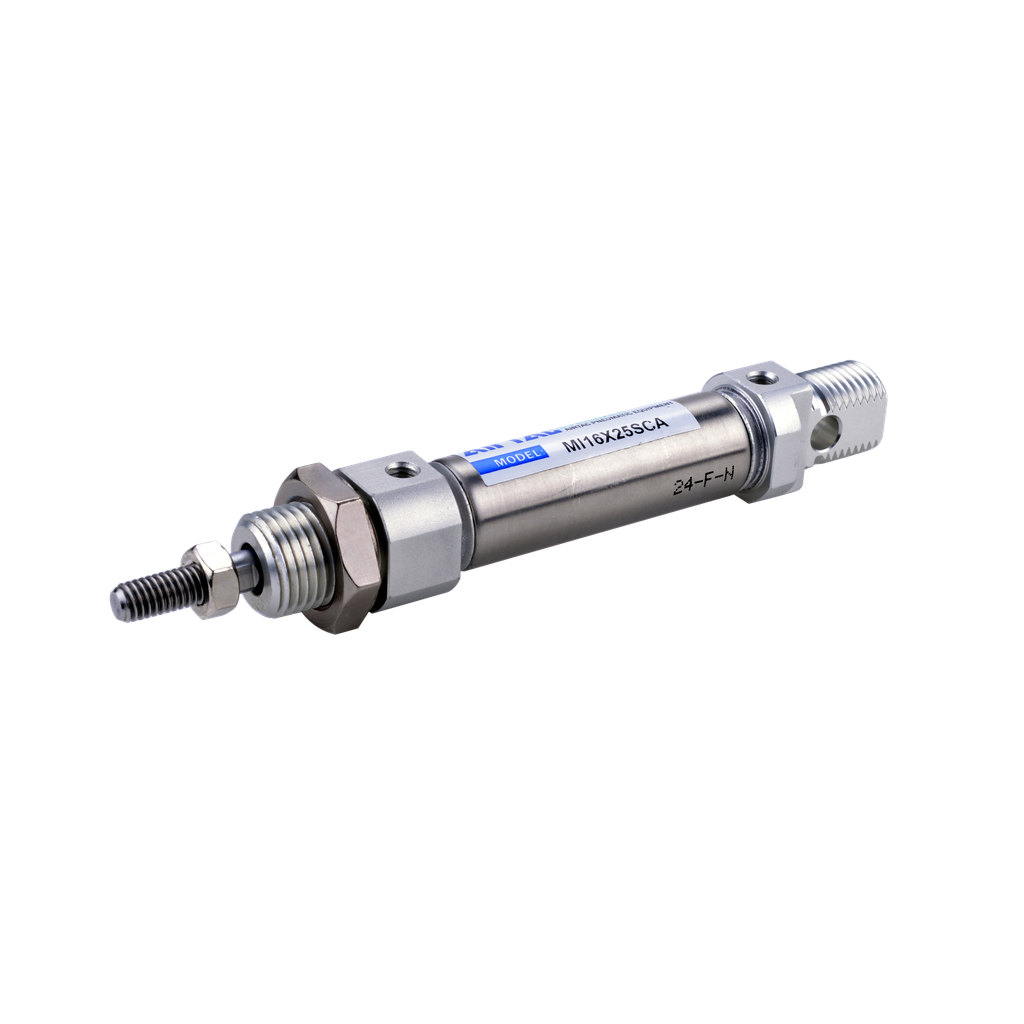

Attuatore ISO 6432, standard, diametro cilindro Ø16mm, corsa 125mm, guarnizione ammortizzo in tpu e cuscino d'aria, filettature innesti m5X0,8, stelo del cilindro filettato maschio, con magnete, tenuta standard.
Specifiche
brandAirTAC
product typeCilindro ISO 6432
tipo di ammortizzoGuarnizione in elastomero
caratteristiche principaliStandard
Diametro cilindro [mm]16
forza teorica di spinta dello stelo a 0,6MPa [N]120.6 (Ø16)
forza teorica di trazione dello stelo a 0,6MPa [N]103.6(Ø16)
corsa125
filettature standardEuropee (M3, M5, filettatura G)
tipo di filettatura stelomaschio
filettatura dello steloM6x1.0
filettaturaM5x0.8
rilevamento posizione del cilindrocon magnete
pressione di esercizio [MPa]
0.15÷1.00
0.15÷1.00
velocità del cilindro [l/min]30÷800
tenutaStandard
portata d'aria della valvola per la massima velocità del cilindro [l/min]45
diametro del tubo per velocità massima del cilindro [mm]Ø4xØ2.5
